东芝推出支持低压运行的单电源单门逻辑IC

转换,以便用户更简便地[1]在使用多个供电系统的器件上设计用于数据通信控制的电压电平转换。该新系列于今天开始批量生产与发货。

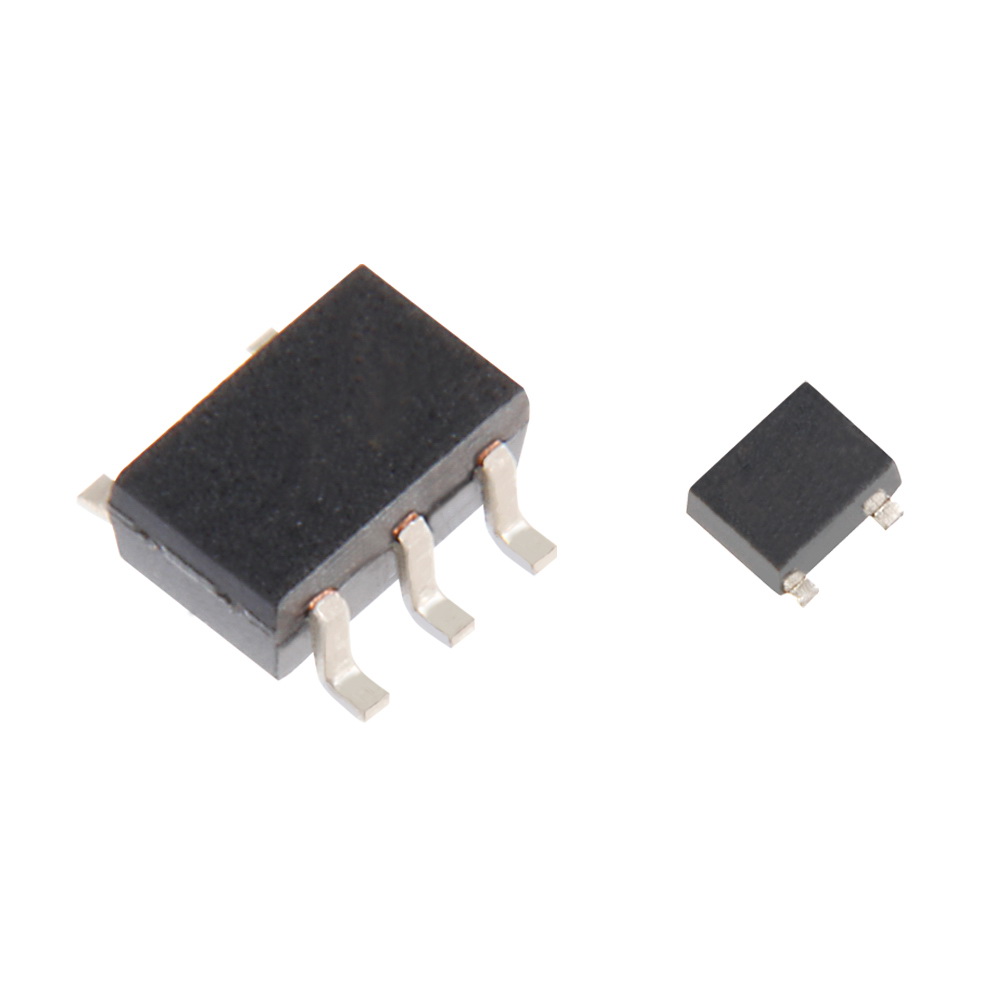

  产品外观示意图(USV+fSV封装)

  系列支持降压至0.9V的转换,7UL1T系列支持升压至1.8V到3.3V之间的转换,可简化多个供电系统的逻辑电平和电压电平转换。

  系列器件使用0.9V到3.6V电源供电,且输入端能耐受3.6V电压。在使用0.9V电源供电时,单个器件可同时提供低至0.9V的降压转换以及0.9V到3.6V输入信号的逻辑电平转换。

  7UL1T系列器件使用2.3V到3.6V电源供电,且将输入电压阈值设置为供电电压的50%或更低。在使用3.3V电源供电时,单个器件可同时提供高达3.3V的升压转换以及1.8V到3.6V输入信号的逻辑电平转换。

  现有产品需要在两个电源间(输入侧电源和输出侧电源)使用电平移位器,为3.3V电压或更低的电压系统提供升压转换。全新的7UL1T系列便于用户使用单电源实现电压电平转换,无需考虑上电顺序或两个电源间的电压限制(使用双电源电平移位器时产生的一种限制),简化电压电平转换电路设计。

  除使用行业标准的USV封装外,也提供业界最小的引线封装[2]fSV封装[3],有助于减小产品空间占用。

  应用:

  Ø 使用多个供电系统的数据通信控制设备电路,包括智能手机、平板电脑、笔记本电脑、数字摄像头、POS和物联网设备。

  特性:

  Ø 为低压系统提供单电源电压电平转换:

  从3.6V输入至0.9V输出[4]进行降压转换(7UL1G系列)

  从1.65V输入至3.6V输出[5]进行升压转换(7UL1T系列)

  Ø 内置断电保护功能[6]

  Ø 两种封装类型:

  fSV封装:业界最小引线型封装[2]【封装代码:SOT953,1.0×1.0×0.48mm(典型值)】

  通用USV封装:【封装代码:SOT-353,2.0×2.1×0.9mm(典型值)】

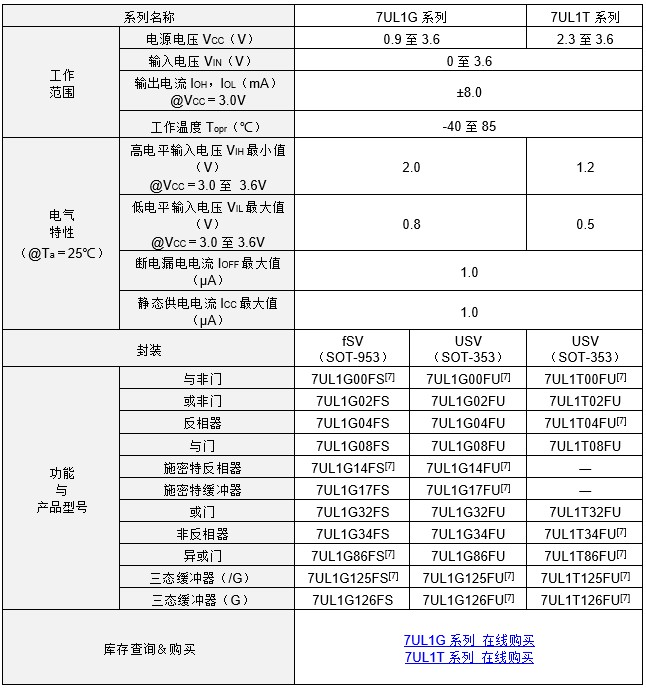

  主要规格:


  注释:

  [1] 与东芝现有产品比较。

  [2] 截至2019年2月28日。东芝调研。

  [3] 仅针对7UL1G系列提供。

  [4] @VCC=0.9V

  [5] @VCC=3.6V

  [6] 断电保护功能:当关闭电源时输入/输出端有残留电压(最大3.6V),此功能可防止功能异常或失效。

  [7] 开发中(截至2019年1月)。

                                                                                                                                                                                        来源:电子产品世界
