大联大友尚集团推出基于onsemi产品的65W PD电源适配器方案

大联大控股近日宣布,其旗下友尚推出基于安森美(onsemi)NCP1345控制器、NCP4307同步整流控制器和FUSB15101 PD协议控制器的65W PD电源适配器方案。

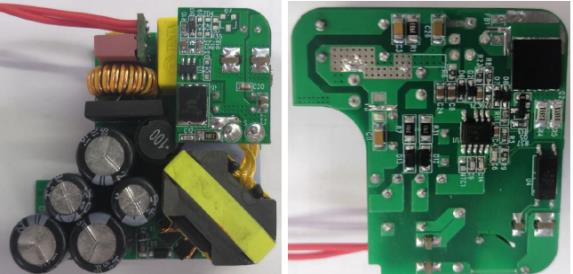

图示1-大联大友尚基于onsemi产品的65W PD电源适配器方案的展示板图

如今,以手机、平板、笔记本电脑为首的电子设备已成为日常生活的必需品,这使得人们对于大功率PD电源适配器的需求度节节攀升。并且在电子产品“功能多样化,交互简单化”的发展趋势下,USB Type-C适配器凭借着接口可正反插、传输高速数据和音频视频信号,兼容PD协议等优势成为了各大厂商的理想选择。由大联大友尚基于onsemi NCP1345控制器、NCP4307同步整流控制器和FUSB15101 PD协议控制器的65W PD电源适配器方案,可完美匹配行业需求。

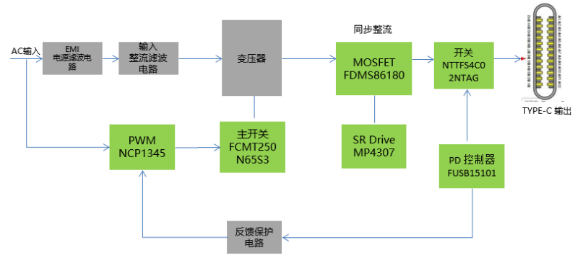

图示2-大联大友尚基于onsemi产品的65W PD电源适配器方案的方块图

NCP1345是一款高度集成的准共振Flyback控制器,其采用双VCC架构,允许直接连接到辅助绕组,以简化VCC管理器件数量并增加性能。在性能方面,该器件内置了Brown out/in检测、过压保护、过温保护以及AC线电压移除检测等功能,可确保电源的安全耐用性。此外,为了保持恒压输出,NCP1345设计了基于一次侧的输出限制电路,因此无论输出电压或输出功率在任何情况时,都能保持恒定输出电流限制。

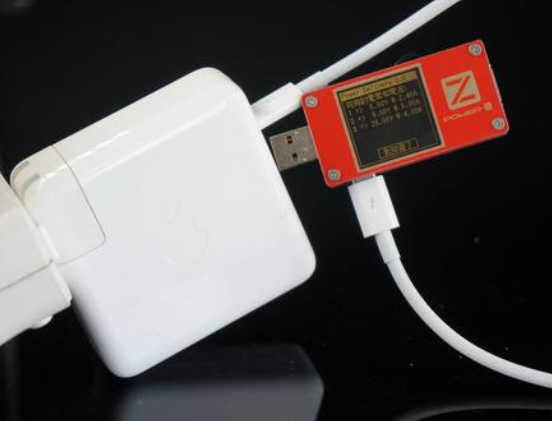

图示2-大联大友尚基于onsemi产品的65W PD电源适配器方案的场景应用图

另外,此方案在PD控制器方面采用了onsemi FUSB15101,在同步整流模块中,搭配新一代同步整流IC NCP4307,得益于这些先进的器件,使得方案具有出色的性能和可靠性,能够支持PD3.0/PPS/BC1.2等协议,且无需补充额外的元器件,就可以完成同步整流功能,非常适用于智能手机,平板电脑等产品。

核心技术优势:

●   QR反激拓扑;

●   内部集成X2电容放电;

●   宽VCC电压范围8V~38V;

●   36.5V VCC OVP保护;

●   绕组短路异常电流故障检测;

●   更低的空载损耗;

●   双−引脚VCC PIN结构允许直接连接到辅助绕组,以简化VCC线路,减少零件数量;

●   闭锁或自动−恢复过载保护;

●   固定/可调最大频率钳位。

方案规格:

●   支持PD输出(5V / 3A,9V / 3A, 12V / 3A, 15V / 3A,20V / 3.25A);

●   通用AC输出范围(90 - 264Vac);

●   输出电压范围3.3V-21V;

●   最大输出功率:65W;

●   平均效率92%(115Vac&230Vac);

●   满载效率大于93%(115Vac&230Vac / 20V 3.25A);

●   低待机(5V & 230Vac)功耗小于75mW;

●   高功率密度(1.15W/cm3);

●   板尺寸:46mm x 46mm x 19mm。

来源:电子产品世界
